本期内容将带你们了解一下成兴光TOP LED（以2835、5050为例）的组成物料及生产过程。

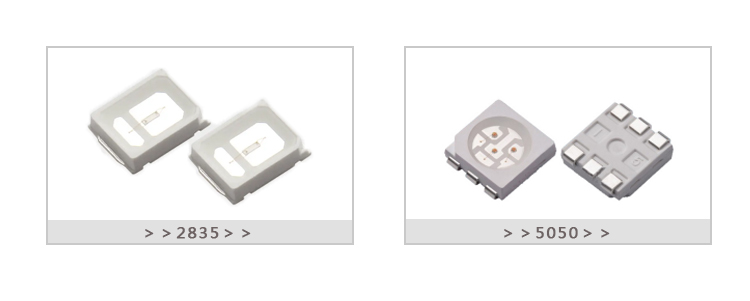

1. 封装外形
TOP LED的主要封装外形如下图所见；

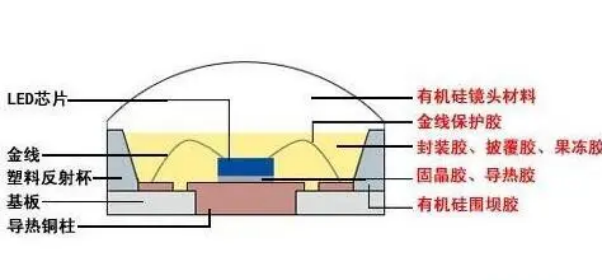

2. TOP LED 结构
主要是由支架（基板，导热铜柱，塑料反光杯）、芯片、金线、固晶胶（绝缘胶，银胶）、填充硅胶、镜头胶（球头材料）等组成。
支架的正负引脚与电源的正负极连接；塑料反光杯有缺口标示正负极。
胶体外形都通常是平面状，球头状。
3. TOP LED 贴片灯珠主要组成物料

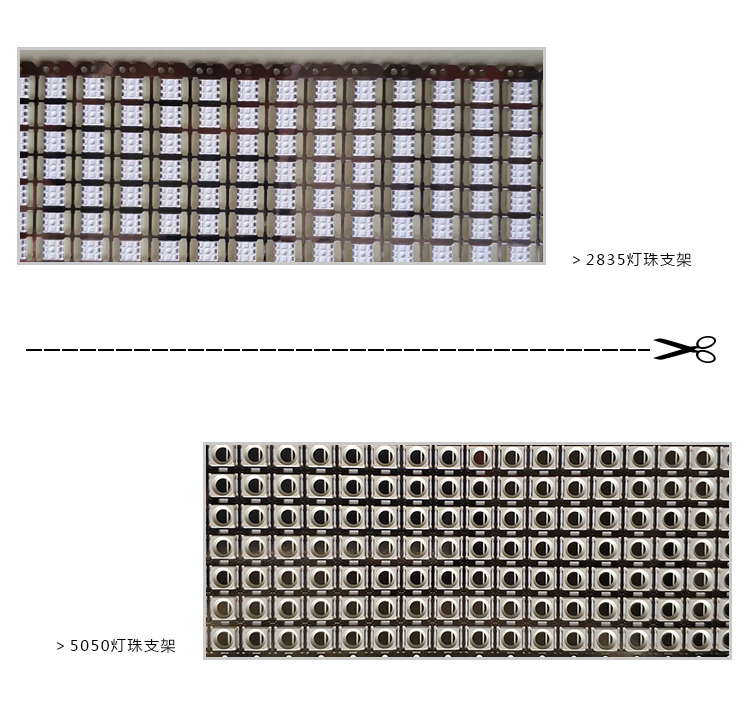

主要由PCB、晶片、银胶（绝缘胶）、金线（合金线）、环氧树脂、荧光粉等物料所组成.,像支架在里面起到的作用就是导电和散热，支架的组成是由PVC铁素材或PVC铜素材，表面镀金或镀银，由内到外的材质是铁或铜，镍层，银层或金层。
而LED 芯片（晶片）则是由磷化镓(GaP) 、 镓铝砷(GaAlAs)或砷化镓(GaAs)、氮化镓(GaN)等材料组成，其内部结构具有单向导电性。

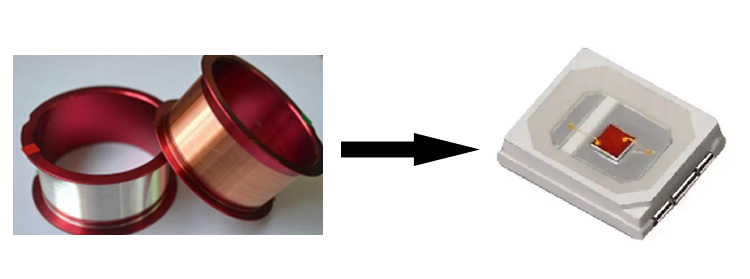

金线（合金线）
作用连接晶片的PAD与PCB铜箔，PCB铜箔与晶片的正负极导通。
硅胶
保护灯珠内部金线，芯片，荧光粉；散热、对光进行传导扩散。
荧光粉
荧光粉的作用，使蓝光芯片转换成白光；使用不同额荧光粉比例，会出现不同的色温，不同的显色指数，不同光谱的白光。荧光粉有YAG系列、硅酸盐、铝酸盐、氮化物等不同物质类型。荧光粉通常有红粉、黄粉、绿粉、粗粉、细粉、高显红粉、普通红粉等。

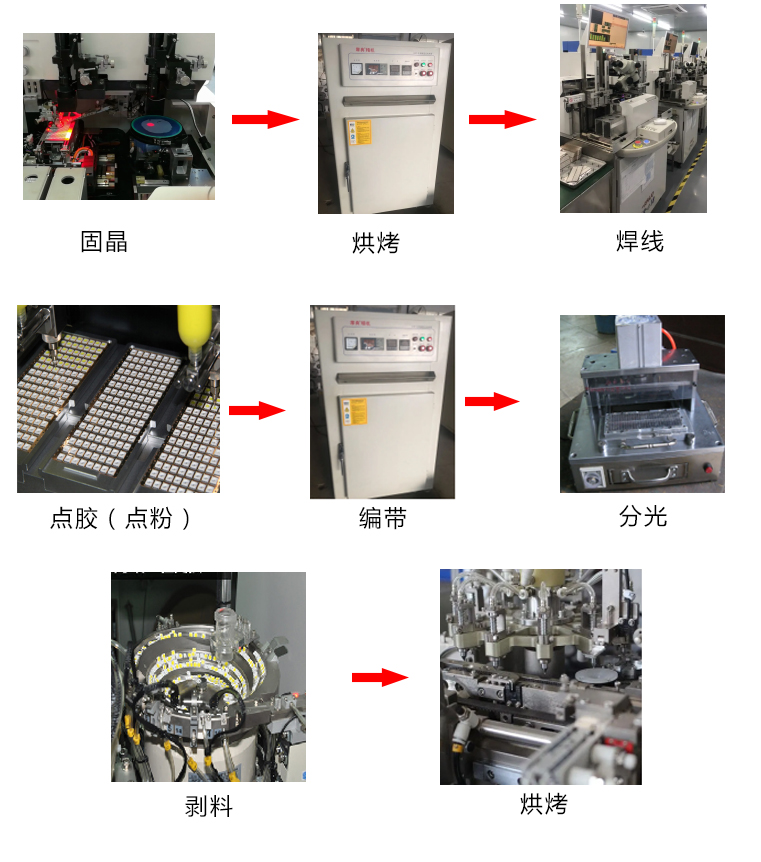

4.TOP LED 生产流程

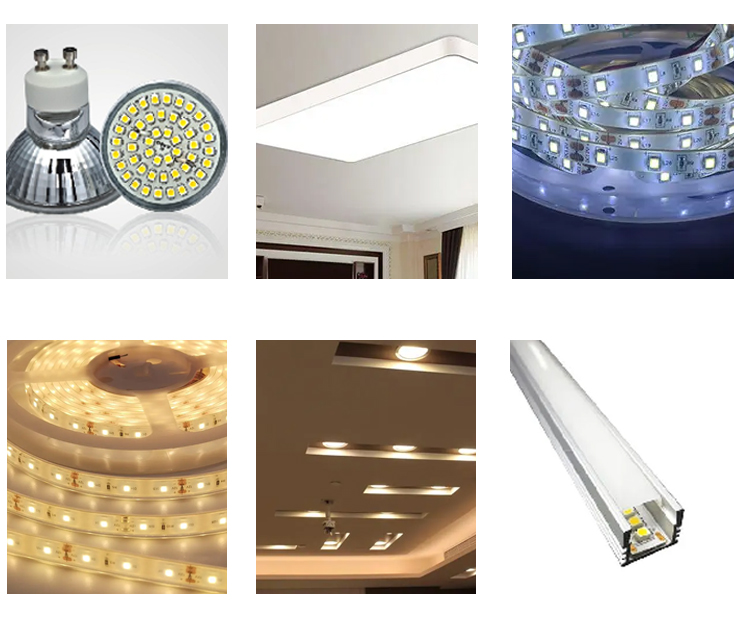

5.TOP LED 产品应用
小贴士
TOP LED常见不良现象
1.色偏也叫色差
(指的是LED发出的白光与标准色温有误差，误差值且大于10%)，其原因是散热不良，使LED灯珠的结温过高;
荧光粉的涂抹不均匀，涂层厚的部位色温偏低容易发黄;荧光粉胶水质量不好高温变色引起色偏；
2.灯闪(频闪)
造成原因是驱动电源不稳定;
焊线压了过大或焊线压了太小导致焊线不牢固断线；
灯珠受潮后过回流焊导致线路断开；
3.光衰大
(LED使用一定时间后，测试其光通量明显小于使用前的光通量，两者比值小于0.9)，
造成的原因是散热不良，长时间过热导致LED灯珠老化;荧光粉胶水质量不好高温变色引起色偏；
4.芯片失效（死灯）
灯珠受潮后过回流焊导致线路断开；
芯片本身质量问题(裂纹或损伤);
芯片与基板粘接不良，引起光衰严重或死灯热过应力失效，散热不良导致结温升高;
电过应力失效，过电流或者静电将芯片击穿;驱动电源不稳定将金线烧断；
装配失效，不良的安装和装配导致器件失效。
5.灯珠胶体气泡、黑斑、腐蚀、爬胶、黄变等现象
封装工艺不当，封装后的灯珠质量不良。
以上就是本期分享内容，有兴趣也可以关注我们了解更多哦~
